MTJA-8-4A 接口轉換模塊是一款支持4路開關量采集、4路模擬量采集、4路繼電器輸出的IO應用擴充裝置，支持RS485接口，波特率默認9600bps,支持Modbus協議，可以直接接入各種RS485傳感器，可通過撥碼開關設置地址。
MTJA-8-4A 接口轉換模塊是一款支持4路開關量采集、4路模擬量采集、4路繼電器輸出的IO應用擴充裝置，支持RS485接口，波特率默認9600bps,支持Modbus協議，可以直接接入各種RS485傳感器，可通過撥碼開關設置地址。
工業級應用設計
2采用高性能工業級處理器
2采用導軌接線外殼
穩定可靠
2WDT 看門狗設計，保證系統穩定
2RS485接口內置 15KV ESD 保護
2電源接口內置防反接保護
標準易用
2提供標準RS485接口，可直接連接串口設備
2 端子接口從左至右順序依次如下：
B | A | G | NC | DI4 | G4 | DI3 | G3 | 1 | 2 |
485 B線 | 485 A線 | 485 地線 | 預留 接口 | 第4路 開關量 | 地線 | 第3路 開關量 | 地線 | 撥碼開關 | 撥碼開關 |
3 | 4 | DI2 | G2 | DI1 | G1 | GND | 5V | PGND | 12V |
撥碼開關 | 撥碼開關 | 第2路 開關量 | 地 線 | 第1路 開關量 | 地線 | 地 線 | 5V | 電源負極 | 電源正極 |
另一側端子接口從左至右順序依次如下：
AGND | AGND | AIN1 | AIN2 | AIN3 | AIN4 | 5V | GND |
模擬量 地線 | 模擬量 地線 | 第1路 模擬量 | 第2路 模擬量 | 第3路 模擬量 | 第4路 模擬量 | 5V | 地 線 |
K1 | K1 | K2 | K2 | K3 | K3 | K4 | K4 |
第1路 繼電器 | 第1路 繼電器 | 第2路 繼電器 | 第2路 繼電器 | 第3路 繼電器 | 第3路 繼電器 | 第4路 繼電器 | 第4路 繼電器 |
2 電源指示燈
指示燈名稱 | 指示功能 | 狀態 |
PWR | 電源指示燈 | 上電常亮 |
2 電源接口：9~24V

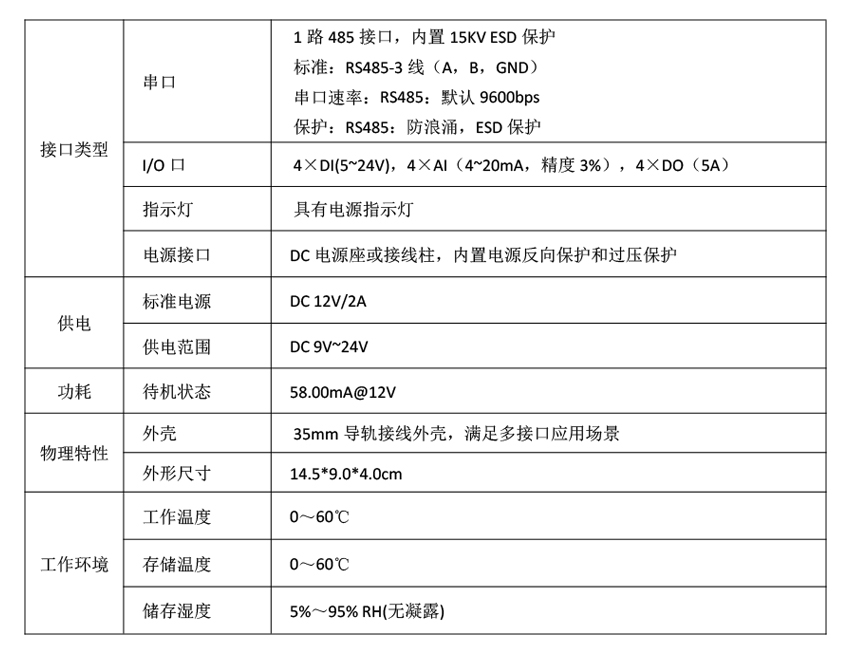

名稱 | 下載 |
| 規格書 | MTJA-8-4A 規格書 |
| 說明書 | MTJA-8-4A 說明書 |
