項目背景

隨著煤炭機械化運輸水平的提高，產生的粉塵數量和作業場所的粉塵濃度也大大的提升了，這給發電廠的作業人員的生命安全帶來很多潛在的危害。因為粉塵污染了發電廠作業環境，大量的粉塵漂浮在空氣中，工人長期在這種工作環境中工作會吸入過量的煤粉，易造成塵肺病，塵肺病已經是危害中國工人健康的嚴重職業病 。雖然輸煤線作業工人做了口罩等安全防護措施，但為了能確保作業人員的環境、安全、健康，急需通過粉塵在線監管平臺對環境、健康、安全進行全方位管理，讓員工健康安全得到更好保障。

技術架構

需求分析

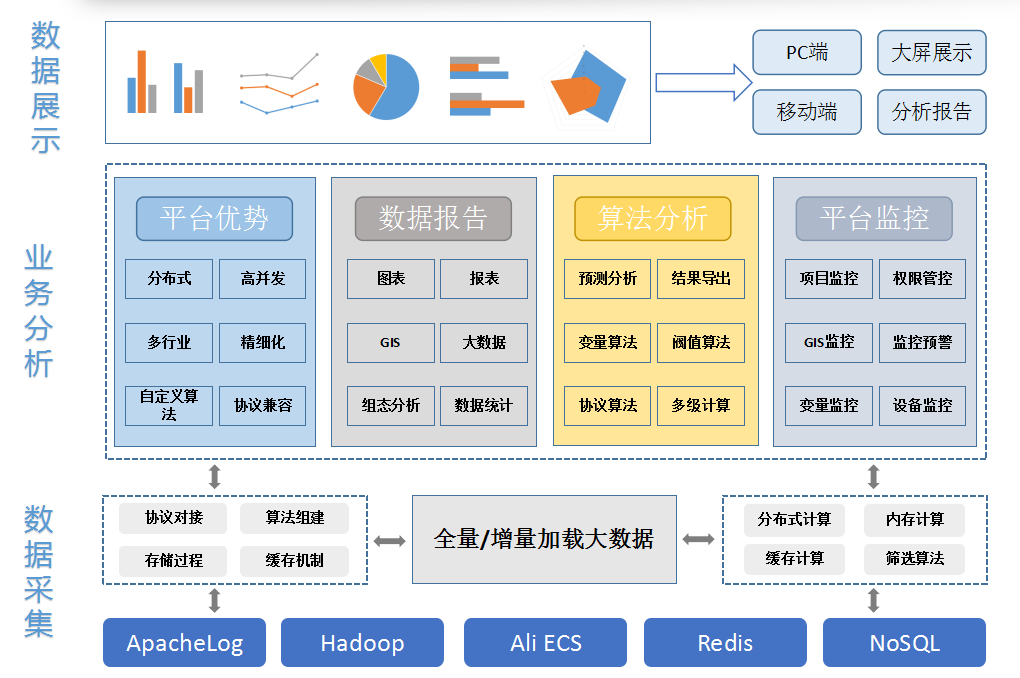

系統架構

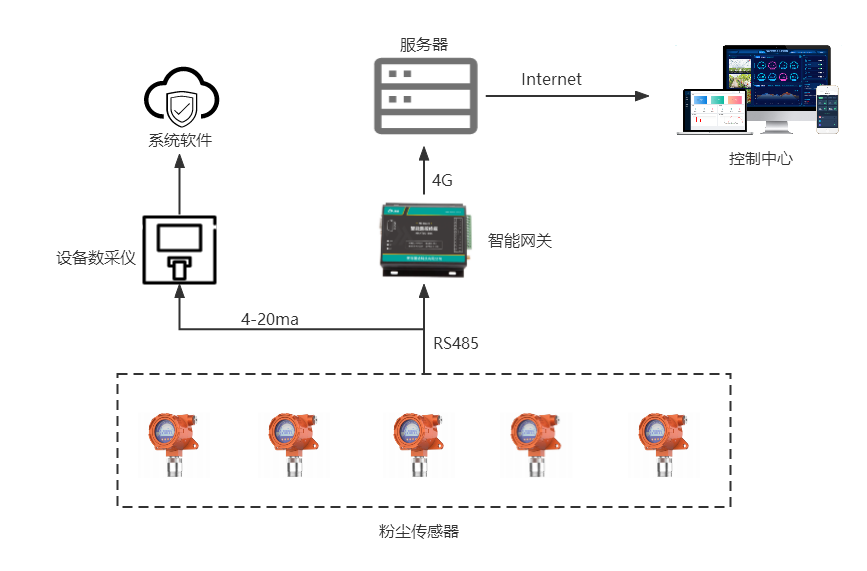

系統主要采用粉塵傳感器，對力港運輸輸送區域、煤棚、港口卸煤區等區域實時采集煤炭的粉塵濃度，采集數據通過4G網關上傳本地服務器進行數據存儲、分析、處理，對煤粉的實時在線監測，同時將粉塵傳感器通過4-20ma接口傳輸至本地數采儀，異常平臺顯示報警信息，并推送報警信息至相關服務人員及時進行現場預警處理。

2.2硬件選型

1）防爆型粉塵傳感器

測量范圍：0.1mg/m3~1000mg/m3；

采樣范圍：總塵；

濃度測量相對誤差：±15%；

采樣流量穩定性：≤±5%；

采樣流量：2L/min±2.5%；

采樣效能：符合BMRC采樣效能曲線；

工作電壓：12VDC~24VDC：

工作電流：≤250mA；

輸出信號：支持4-20mA信號/RS485信號；

防爆標志：Exib I Mb；

尺寸大小：218*160*80mm；

2）4G智能網關(MTB4642A)

傳輸方式：4G（全網通）；

發射功率：＜23dbm;

接收靈敏度：＜-94dbm；

傳輸協議:TCP;

下行接口：1路以太網網口；1路485接口，1路232接口，內置15KVESD保護；2路DI、2路AI、2路DO；

串口速率：RS232：115200bps；RS485：1200~38400bps；

供電：DC12V/2A;

功耗：待機功耗：88mA@12V；通訊功耗：170mA@12V；

外殼尺寸：13.5*12.2*3.5cm；

工作溫度：-25~85℃；

3）防爆配電箱

額定電壓220V；

額定電流：10A；

防護等級：IP65；

支持空開漏電保護、雷電保護、過壓保護；

安裝方式：壁掛式；

防爆等級；ExdeIIBT4；

工作溫度：-10℃~80℃。

2.3軟件系統

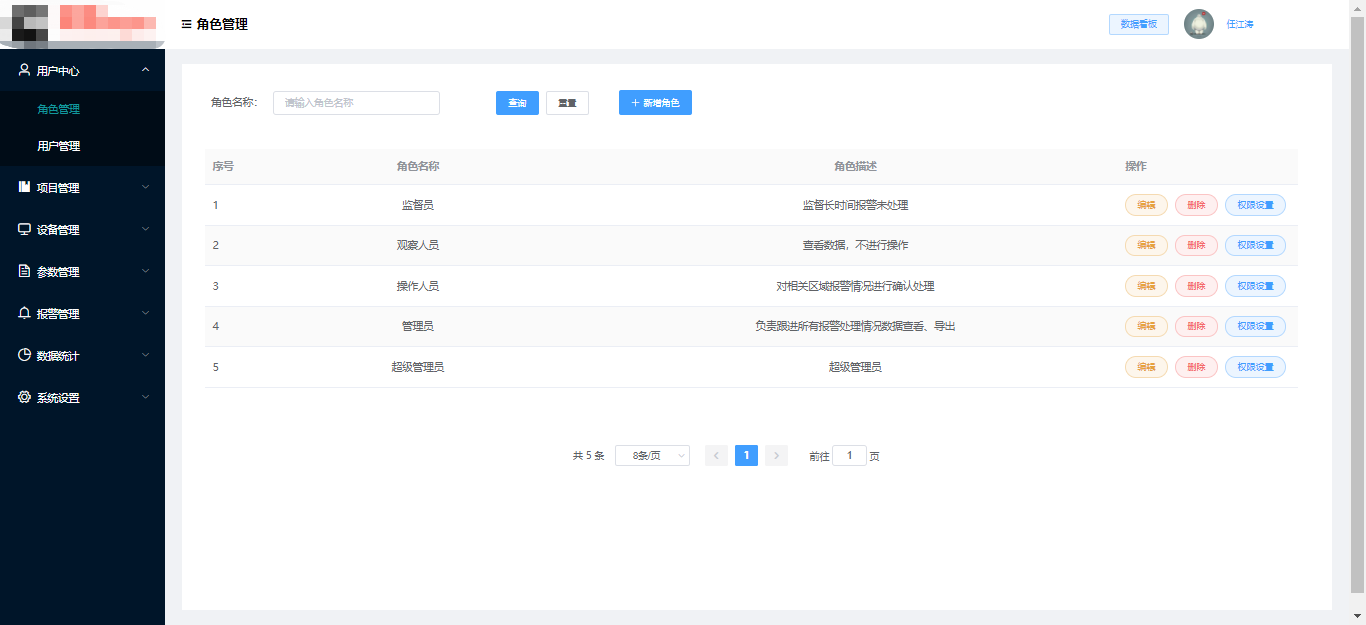

?用戶管理：支持創建不同的角色，并對角色分配不同權限管理；

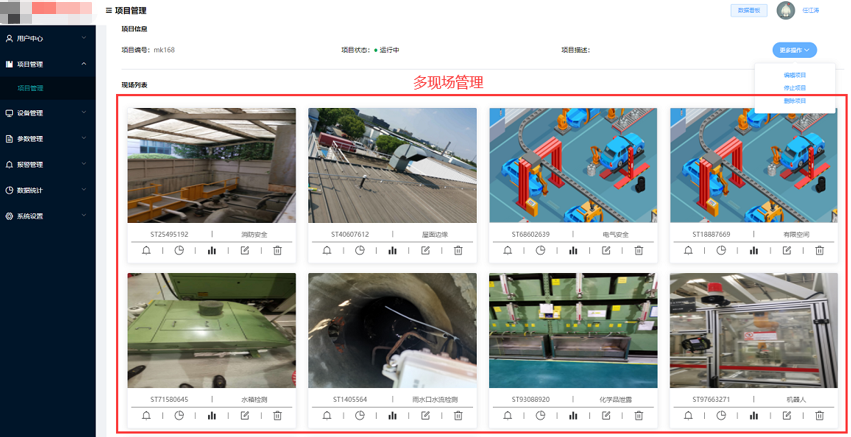

?項目管理：支持同一個賬號同時管理多個項目點，方便集中管理；

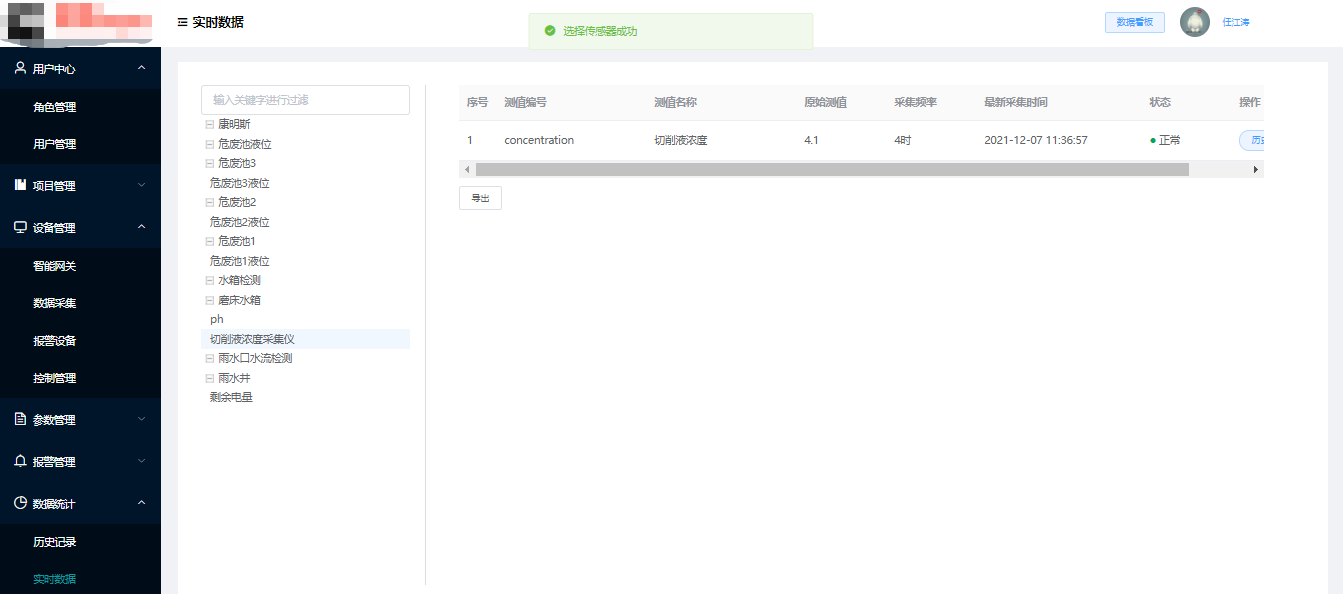

?實時顯示：實時顯示各監測分區的總粉塵濃度，同時顯示參考濃度安全范圍對比、采集頻率等；

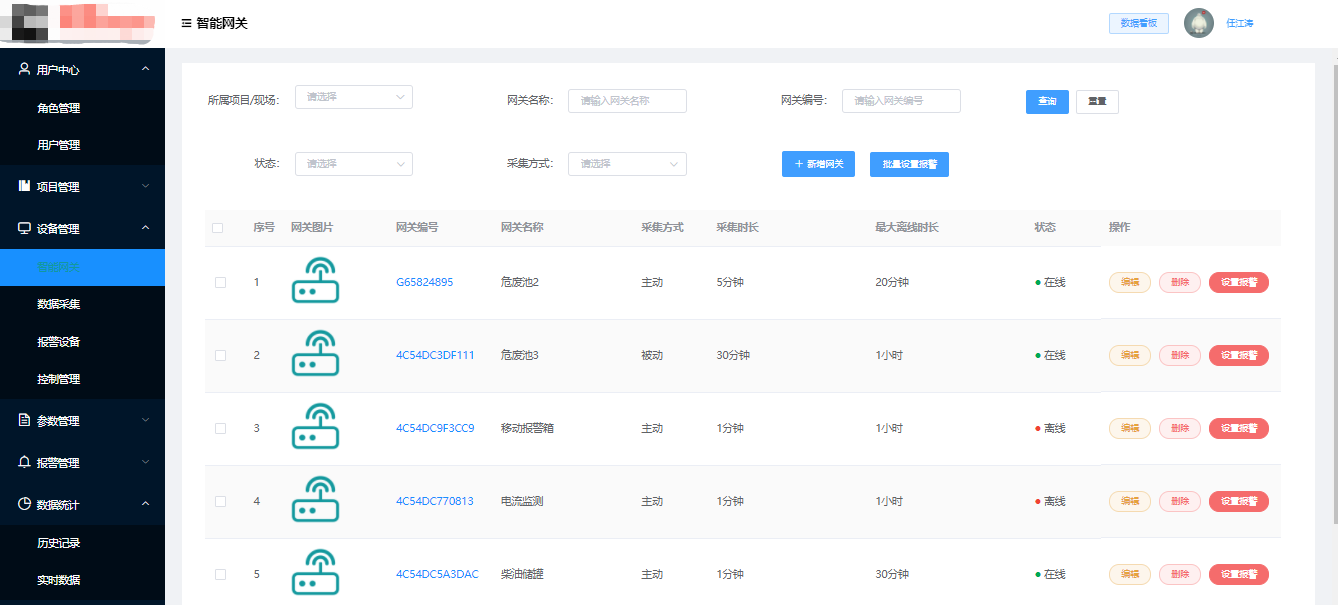

?設備管理：支持粉塵傳感器、4G網關等設備信息添加、修改、刪除管理；自定義設置報警閾值；

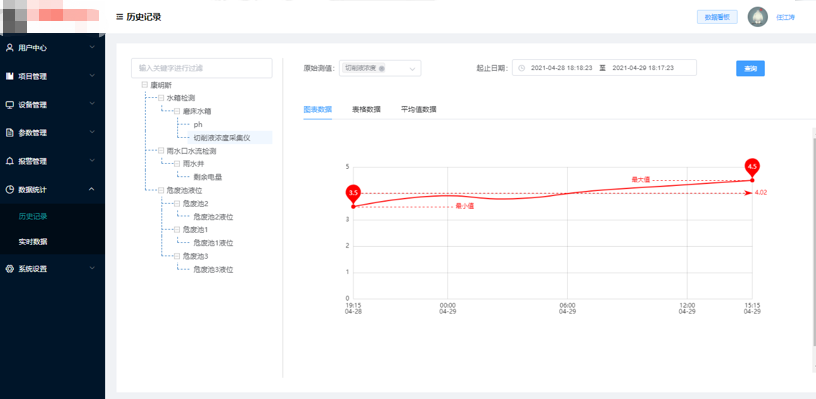

?數據分析：對各監測點位粉塵傳感器每小時變化趨勢、異常報警統計等進行時段分析折線圖表展示；

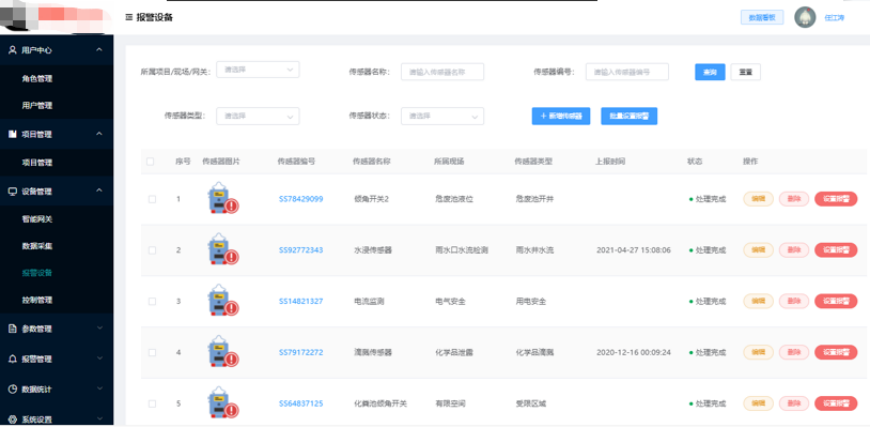

?告警管理：支持粉塵濃度超標，平臺異常信息提醒，并支持微信發送抄送告警信息至相關負責人進行預警處理；支持粉塵傳感器異常報警管理，支持告警閾值自定義；支持異常數據查詢、導出；

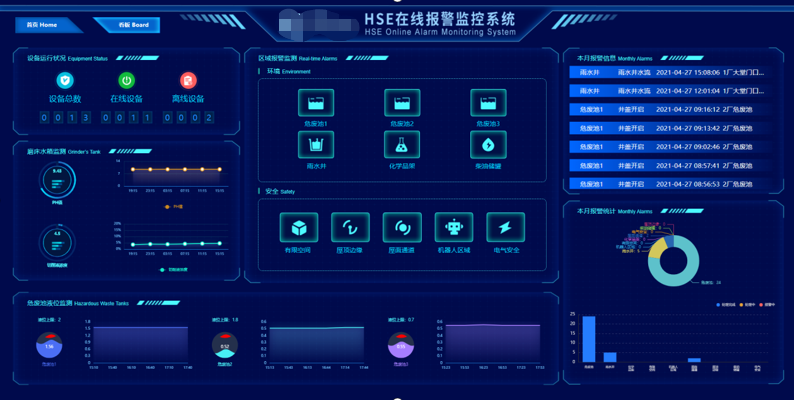

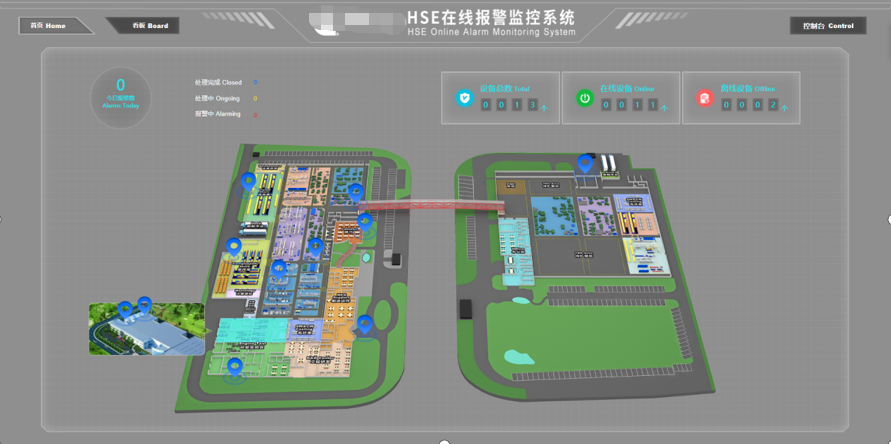

?大數據看板：支持矢量地圖顯示監測點分布；支持粉塵傳感器各區域實時顯示，并顯示安全范圍參考；支持異常數據報警實時顯示通知，異常處理、未處理區分；異常報警、粉塵傳感器各時段統計折線圖表分析展示。
