1.項目背景

隨著電力能源的重視與不斷應用，電力已經成為現代各行各業發展的基礎前提。但不可否認的是由于種種原因，電力能源在帶給人們便利的同時，由電氣設備產生的問題也帶給人類的生產與生活不少煩惱與損失，有時甚至表現為災難。因?yàn)殡姎饫匣⒇?fù)載過高、巡查不及時導致的漏電火災現象頻頻發生。因此，電氣安全已成為電氣操作與維護人員消除安全生產隱患、防止傷亡事故、保障職工健康及順利完成各項任務的重要工作內容。電氣安全監測系統可以代替人為24小時監控配電柜參數，異常及時預警并主動記錄，將事故風險降低到最低，為企業安全生產保駕護航。

2.系統架構

本系統采用兩種方式針對不同廠區環境監測電氣安全監測方案；

方案一：對于廠區面積較大且環境復雜的情況下，系統采用LORA無線組網方式進行傳輸，在配電柜安裝電流互感器以及電流、溫度探測器通過電氣安全監測儀采集配電柜內電流、溫度、漏電情況，LORA采集終端通過RS485接口采集傳感器數據并以及LoRa無線傳輸方式實時上報給主控制器，主控制器匯總數據后通過網口或4G方式將有效數據發送至服務器存儲，并通過EHS-IOT在線安全監測系統進行展示、預警。

方案二：對于廠區面積較小，易安裝實施的地方，系統采用有線組網方式進行傳輸，在配電柜安裝電流互感器以及電流、溫度探測器通過電氣安全監測儀采集配電柜內電流、溫度、漏電情況，通過RS485接口連接數據采集網關，將傳感器采集到的數據傳輸至網關并以4G形式將有效數據發送至服務器分析存儲，并通過EHS-IOT在線安全監測系統進行展示、預警。

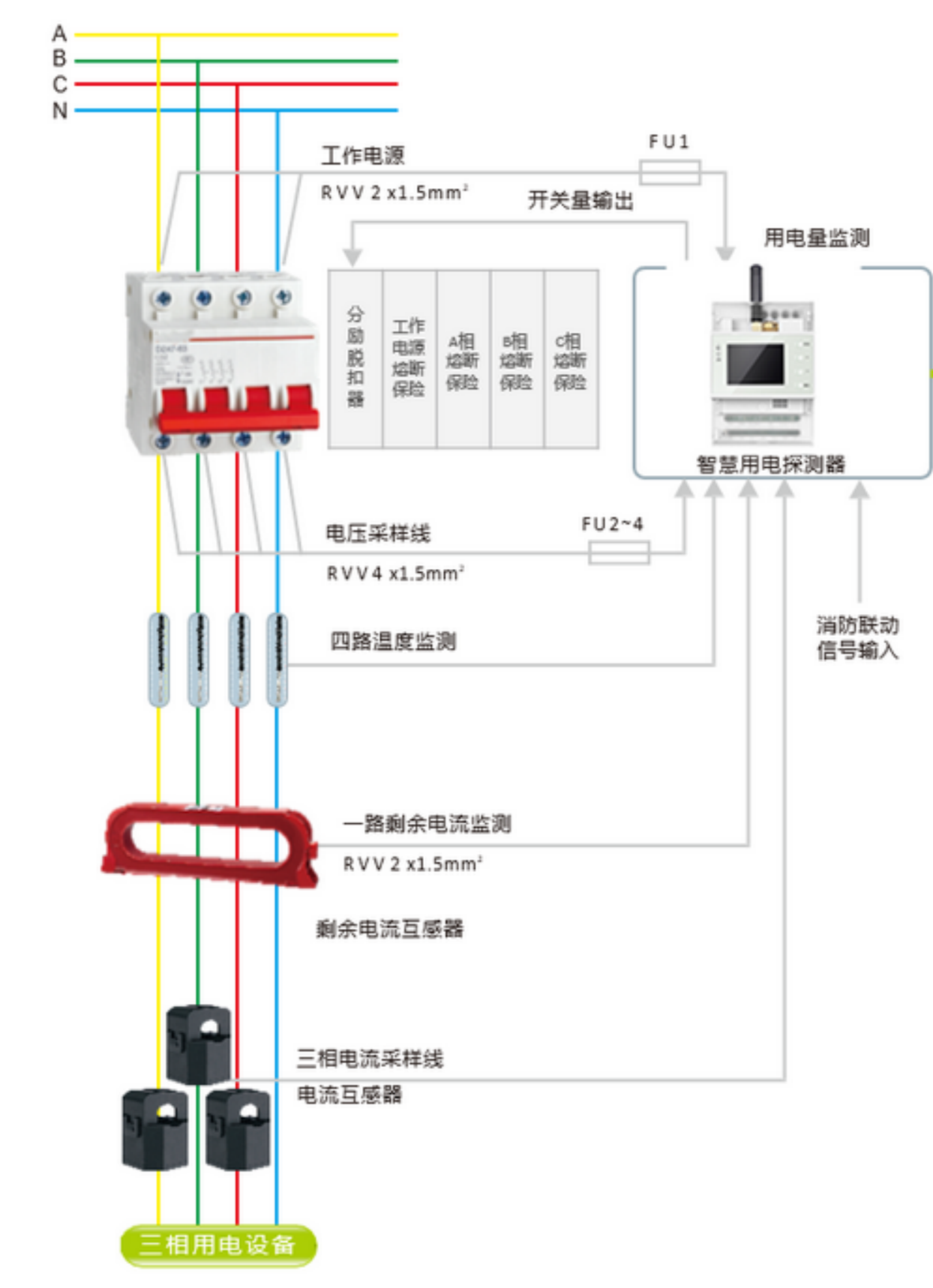

傳感器接線方式

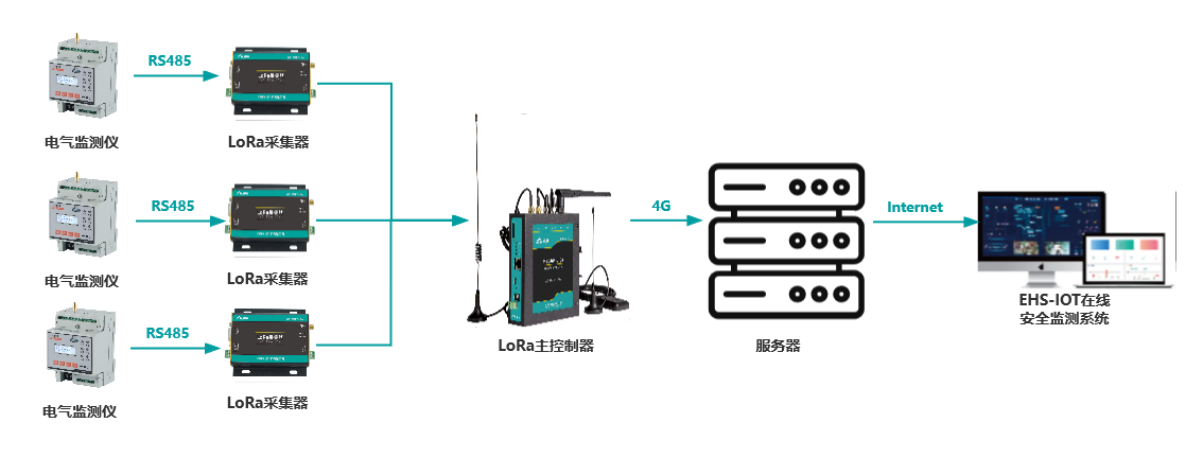

方案一架構圖

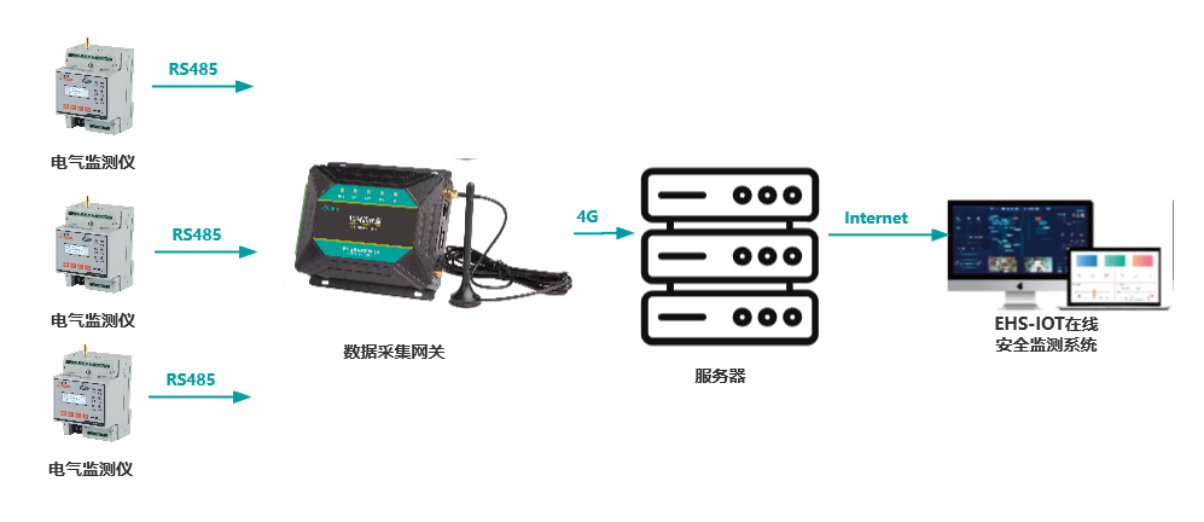

方案二架構圖

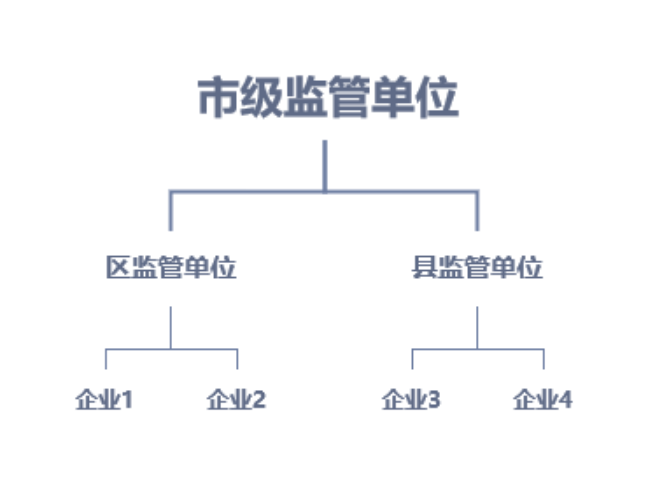

數據監管架構圖

3.硬件參數配置

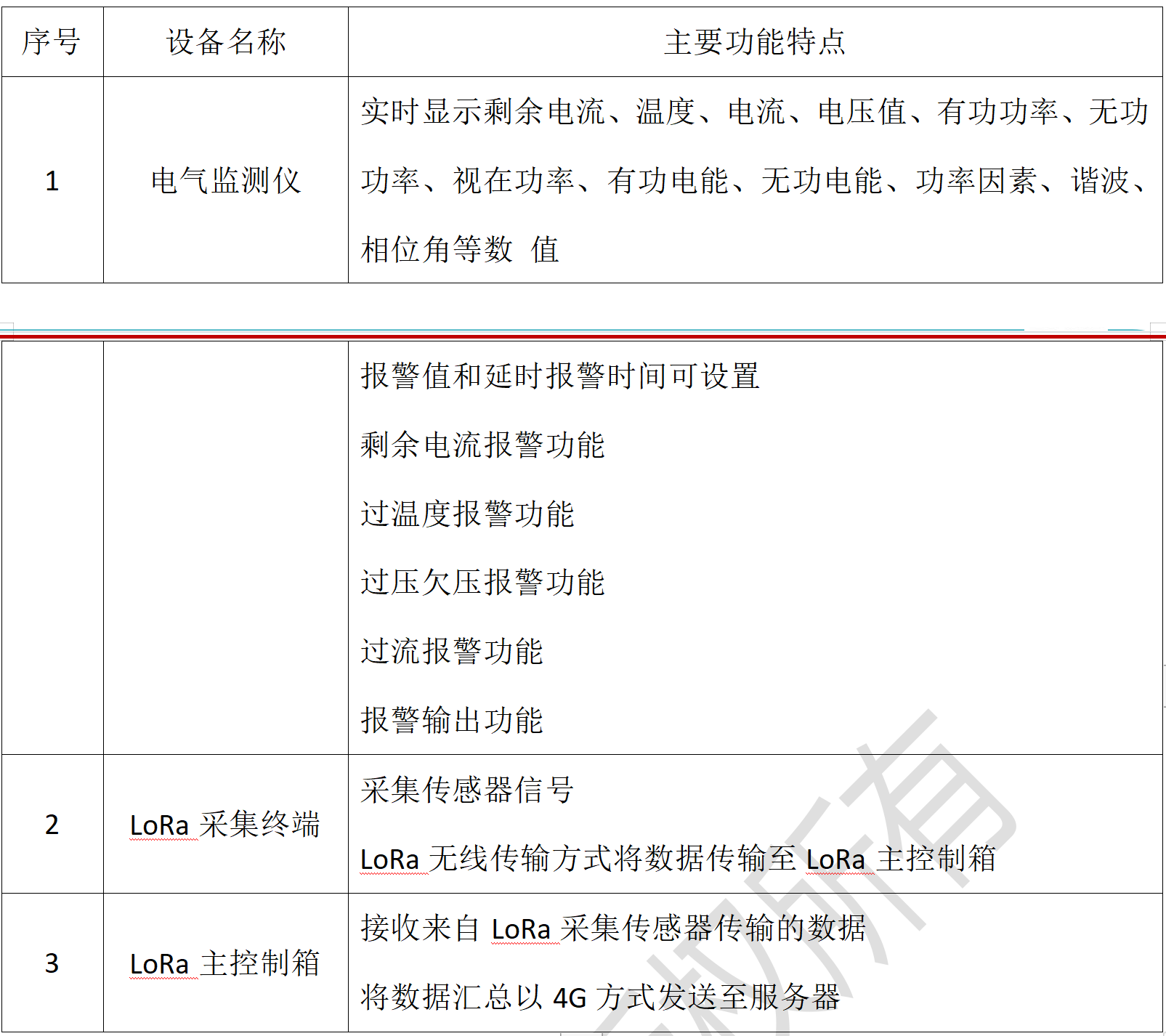

方案一硬件選型功能

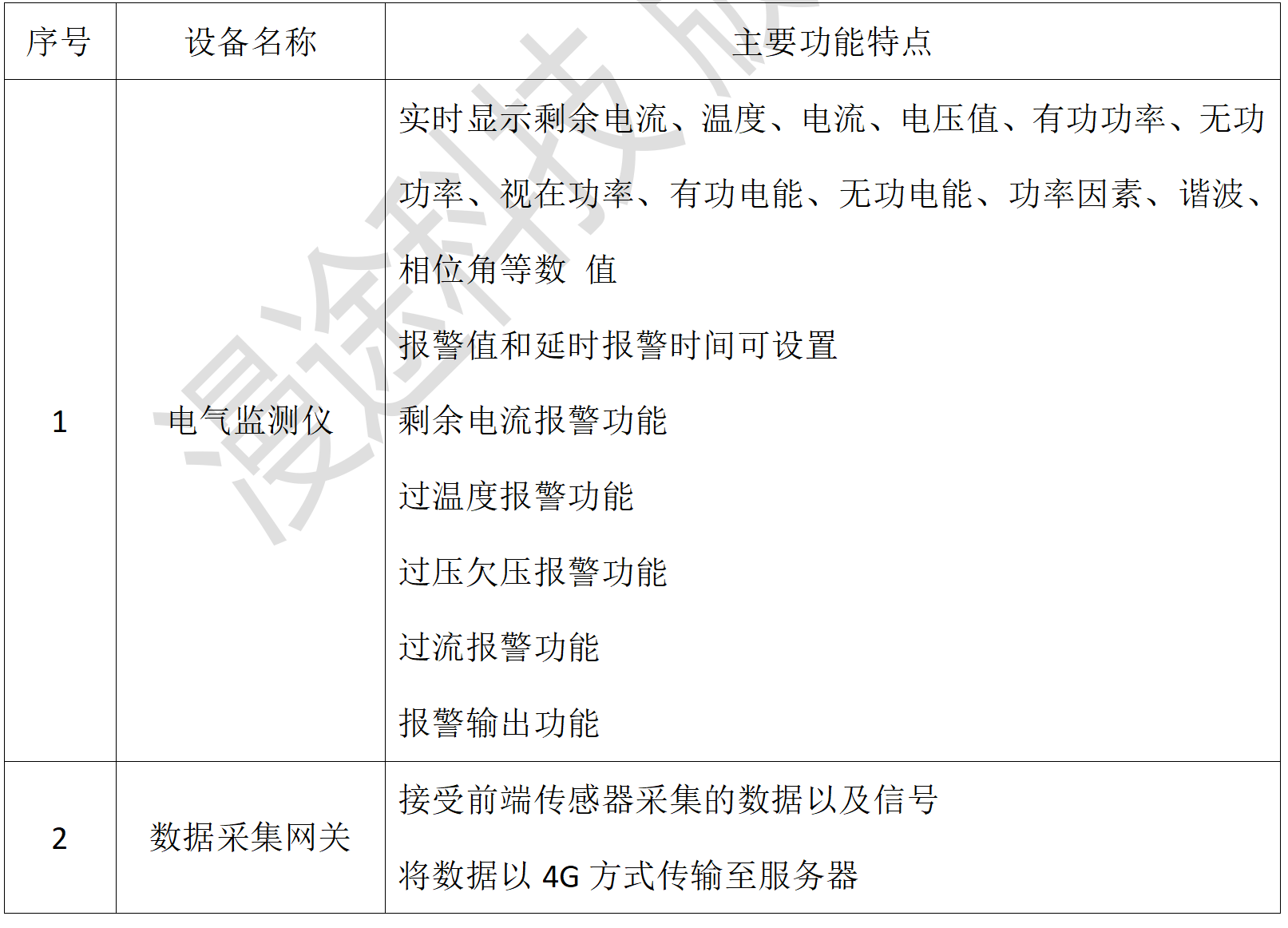

方案二硬件選型功能

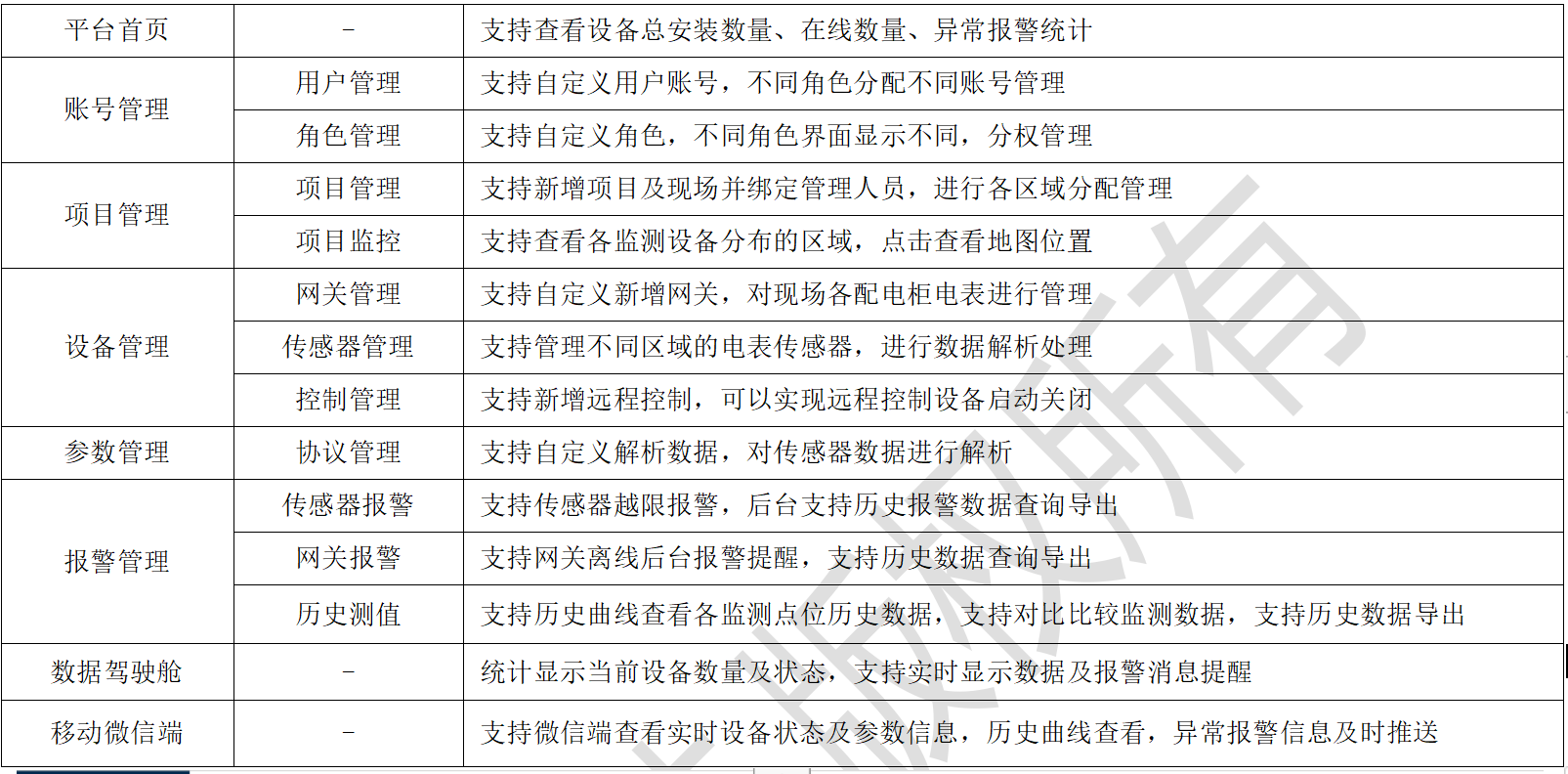

4.系統軟件功能

用戶管理：針對省級、區級、縣級可設定不同權限賬戶

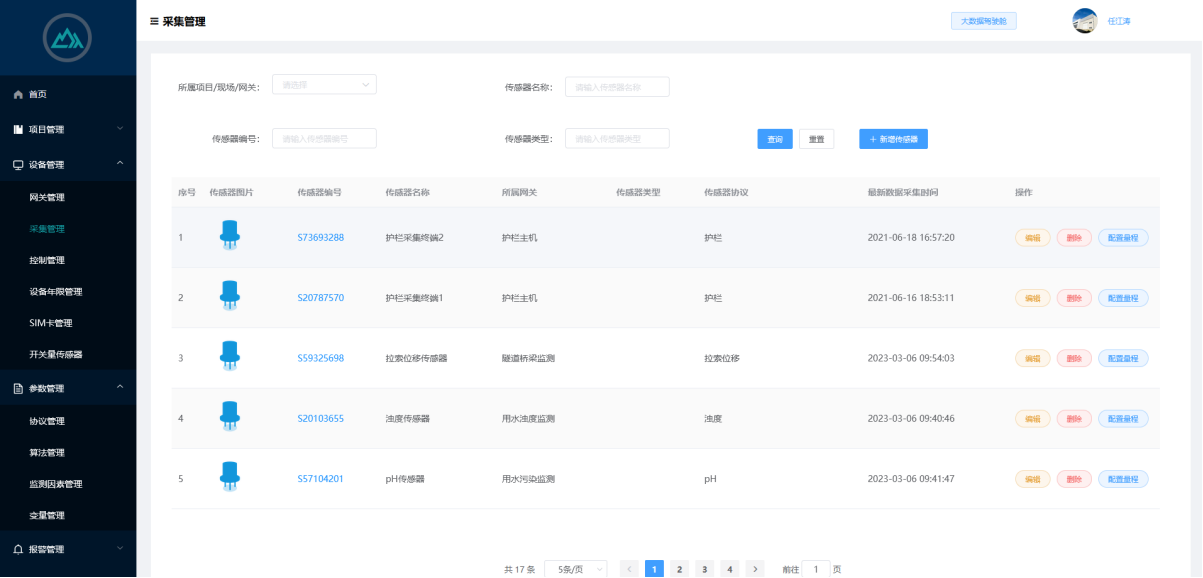

傳感器設備管理界面，可對不同場景配置的傳感器獨立設置量程

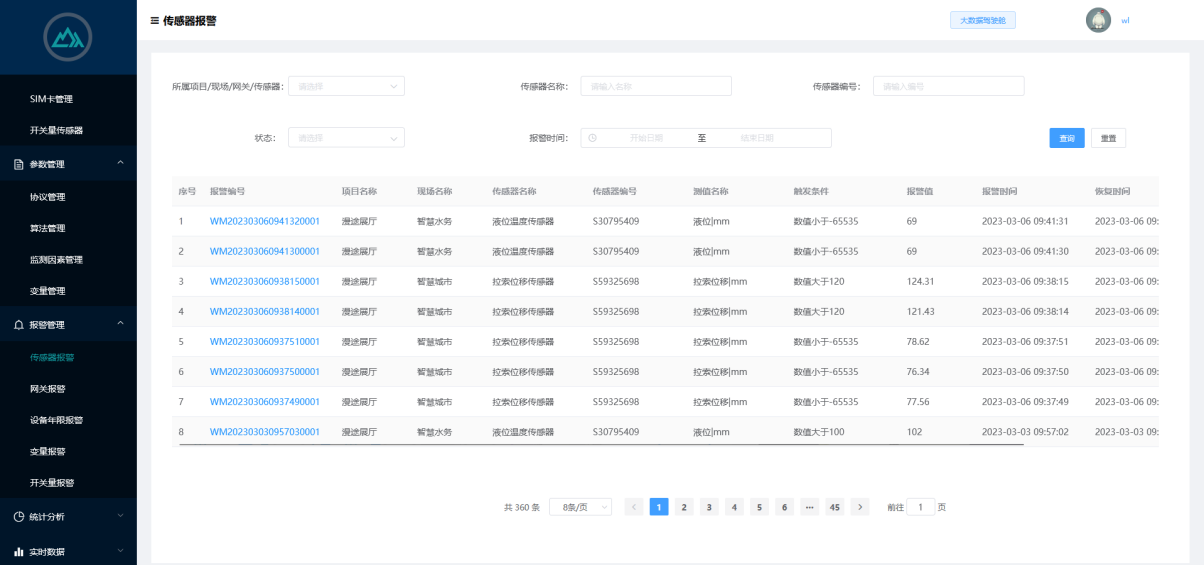

傳感器報警界面，清晰查看報警地點、報警時間、恢復時間以及報警值

備注：微信端需滿足服務器部署在外網環境下，內網無法使用。
