一、方案背景
隨著全球氣候變化問題加劇，“碳達峰、碳中和”已成為各國應對氣候危機的核心戰略。中國作為全球最大的能源消費國與碳排放國，2020年提出“2030年前碳達峰、2060年前碳中和”目標，將綠色低碳發展上升為國家戰略。在此背景下，能源管理模式從“粗放式”向“精細化”轉型成為必然——能耗監測系統作為“數字治能”的核心工具，被納入國家重點推廣領域。

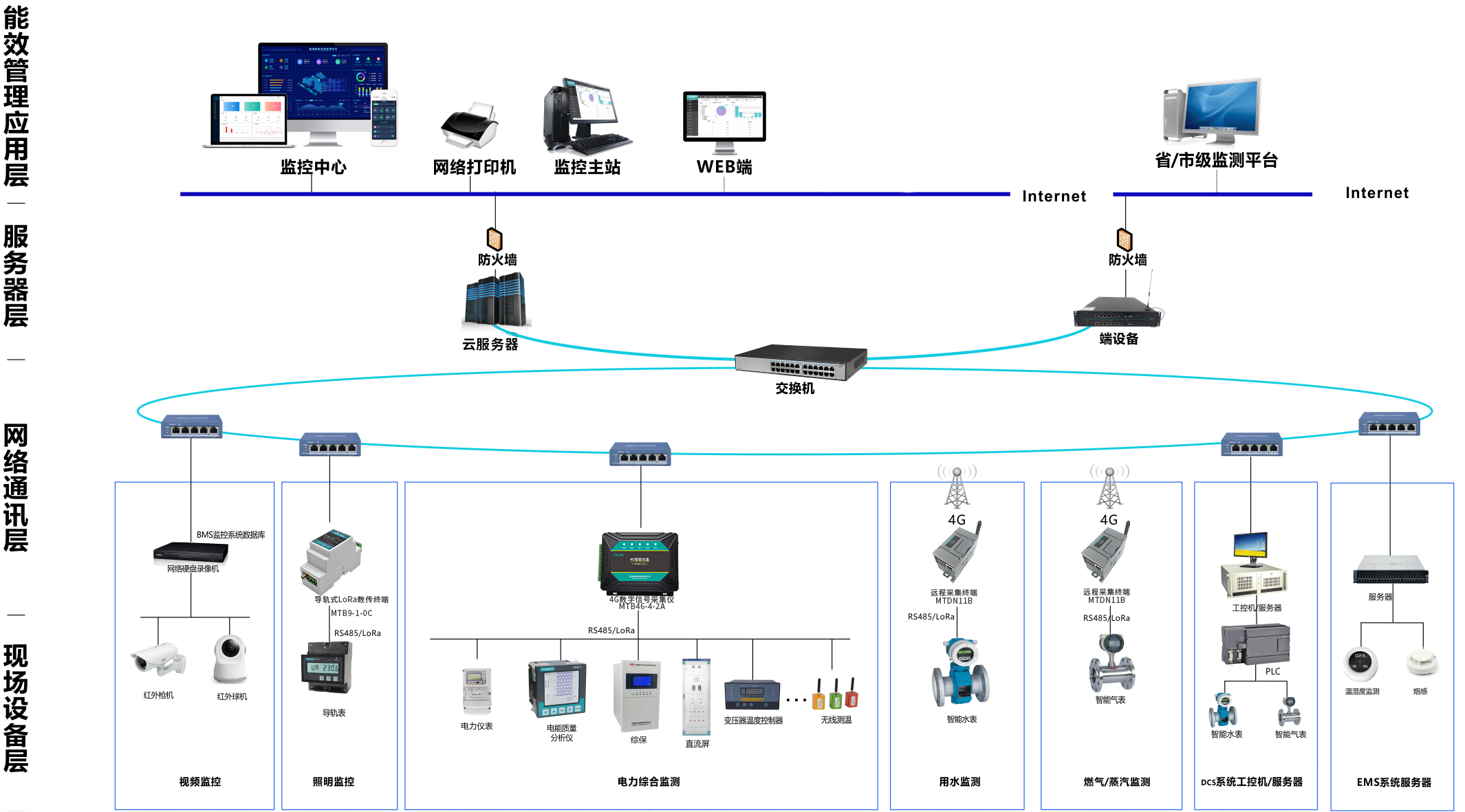

二、系統架構

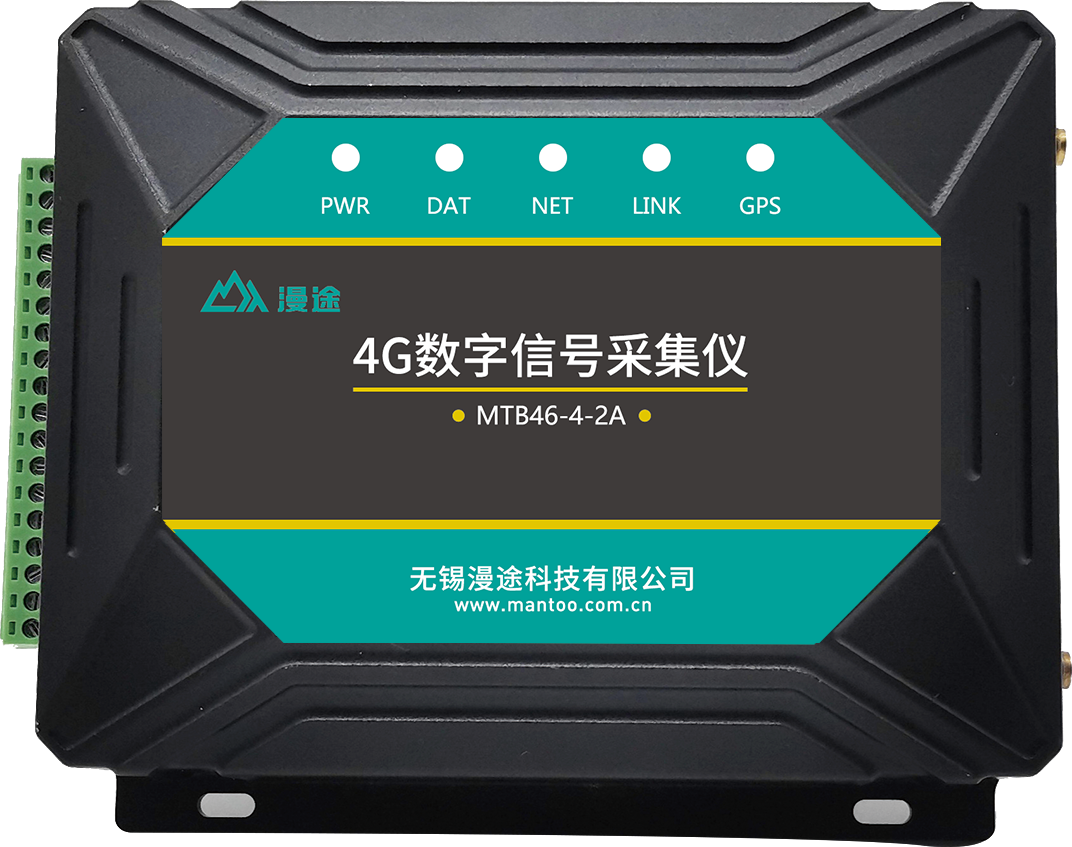

三、硬件配置
聯網方式 | 4G 或者以太網 |
|
無線參數 | 工業級無線模塊 | |
標準 | 4G 全網通版 | |
標準及頻段 | LTE FDD: B1/B3/B5/B8；LTE TDD: B38/B39/B40/B41；TD-SCDMA: B34/B39 WCDMA: B1/B8；CDMA: BC0；GSM: 900/1800MHz | |
理論帶寬 | LTE FDD: 下行速率 150Mbps，上行速率 50Mbps LTE TDD:下行速率 130Mbps， 上行速率 35Mbps TD-SCDMA:下行速率 4.2Mbps，上行速率 2.2Mbps CDMA:下行速率 3.1Mbps，上行速率 1.8Mbps | |
發射功率 | <23dbm | |
接收靈敏度 | >-94dbm | |
傳輸協議 | TCP、MQTT | |
軟件 | 配置方式 | 上位機設置軟件 |
接口類型 | LAN 接口 | 1 個 10/100M 以太網口（RJ45 插座）， 內置 1.5KV 電磁隔離保護 |
串口 | 1 路 RS485 接口，內置 15KV ESD 保護標準：3 線（A，B，GND） 串口速率：1200~38400bps | |
I/O 口 | 2 路 DI（濕接點 5~24V）；2 路 DO（AC250V/5A、DC30V/5A）、2 路 AI（精 確度：優于 0.1%） | |
指示燈 | 具有電源、通信及設備在線運行指示燈 | |
天線接口 | 標準 SMA 陰頭天線接口，特性阻抗 50 歐 | |
SIM 卡接口 | 標準抽屜式用戶卡接口，支持 1.8V/3VSIM 卡，內置 15KV ESD 保護 | |
電源接口 | DC 電源座或接線柱，內置電源反向保護 | |
供電 | 標準電源 | DC 12V/2A |
供電范圍 | DC 9V~24V | |
功耗 | 待機狀態 | 88mA@12V |
通信狀態 | 170mA@12V | |
物理特性 | 外殼 | 金屬外殼，外殼和系統安全隔離， 適合應用于工控現場 |
外形尺寸 | 13.5*12.1*3.5cm | |
工作環境 | 工作溫度 | -35～85℃ |
儲存濕度 | 5%～95% RH(無凝露) |

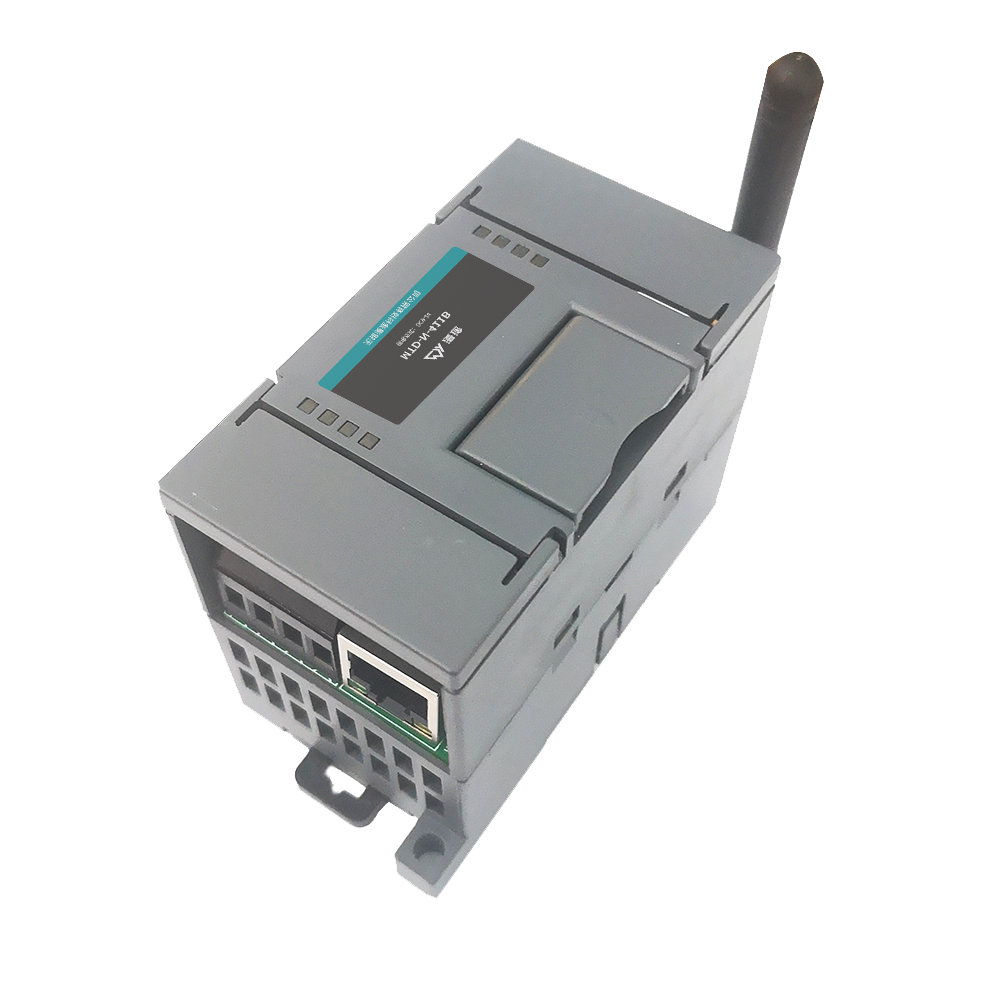

4G | 4G 全網通版 |
|
頻段 | LTE FDD: B1/B3/B5/B8； LTE TDD: B38/B39/B40/B41； | |
理論帶寬 | LTE FDD: 下行速率 10Mbps，上行速率 5Mbps LTE TDD: 下行速率 7.5Mbps，上行速率 1Mbps | |
發射功率 | 23dBm±2dB | |
接收靈敏度 | >-94dbm | |
傳輸協議 | TCP、MQTT | |
LAN | 1 個 10/100M 以太網口（RJ45 插座），內置 1.5KV 電磁隔離保護 | |
功耗 | 待機狀態 | 50mA@12V |
通信狀態 | 120mA@12V | |
供電 | 標準電源 | DC 12V/2A |
供電范圍 | DC 9~24V | |
指示燈 | 具有電源、通信指示燈 | |
接口類型 | 采集接口 | 1*RS485 接口，內置 15KV ESD 保護 |
天線接口 | 標準SMA 陰頭天線接口，特性阻抗 50 歐 | |
SIM 卡接口 | 標準抽屜式用戶卡接口，支持 1.8V/3VSIM 卡，內置 15KV ESD 保護 | |
電源接口 | 接線端子，內置電源反向保護 | |
工作環境 | 工作溫度 | -35～80℃ |
儲存濕度 | 5%～95% RH(無凝露) | |
尺寸 | 殼體尺寸 | 80*46*63 mm |
安裝 | 安裝方式 | 壁掛式/35mm 導軌 |
安裝孔尺寸 | M4 |
四、系統功能
基礎功能：登錄/登出
登錄：通過固定賬號密碼登錄
登出：支持用戶退出系統，保障賬號安全。
2. 設備管理：網關與采集設備配置
（1）添加網關：
填寫網關基本信息（網關名稱、網關編號），設置采集頻率（僅被動采集模式生效），保存后完成網關添加（支持刪除操作）。
（2）添加采集設備：
① 關聯網關：選擇已添加的網關；
② 填寫設備信息：設備名稱、設備編號；
③ 配置采集參數：若網關為被動模式，需填寫輪詢指令（主機向從機發送的查詢指令）；
④ 解析規則：必須填寫JSON腳本（用于解析設備上傳的報文數據，否則無法獲取有效數據）。
（3）編輯設備：
點擊設備編號進入編輯界面，可調整以下信息：
關聯網關；
設備名稱、設備類型；
地址碼、輪詢指令（被動模式有效）；
數據解析規則（JSON腳本）。
3. 數據管理：采集數據查詢與導出
（1）實時數據查詢：
平臺展示設備上報的解析后實時數據（如溫度、濕度等測值），支持按設備/測點篩選查看。
（2）采集數據查看與導出：
① 查看：表格展示設備歷史采集數據（解析后）；
② 導出：支持將歷史數據導出（格式未明確，需參考系統實際功能）。
4. 設備統計
首頁設備統計：
首頁展示設備數量及采集數據統計（如設備在線率、數據上報頻率等），幫助用戶快速掌握系統運行狀態。
三、關鍵功能說明
自定義解析：通過JSON腳本實現設備報文數據的個性化解析，適配不同傳感器類型；
采集模式適配：支持主動采集（傳感器定時主動上傳）與被動采集（需發送輪詢指令），滿足不同設備需求；
五、解決痛點
本方案通過“云端部署減少硬件投入、輕量化終端實現無損化改造、免費軟件降低使用成本”的組合策略，完美解決了中小企業“想做能耗管理但成本高、操作難”的痛點。與傳統方案相比，其前期投入成本降低50%以上，部署時間縮短至1-2周（傳統方案需1-3個月），且后期運維成本（如硬件維修、軟件升級）幾乎為零（軟件終身免費升級）。最終，幫助企業實現“能耗數據可視化、管理流程信息化、節能策略精準化”的目標，為工廠的綠色轉型與可持續發展提供了“低成本、高回報”的解決方案

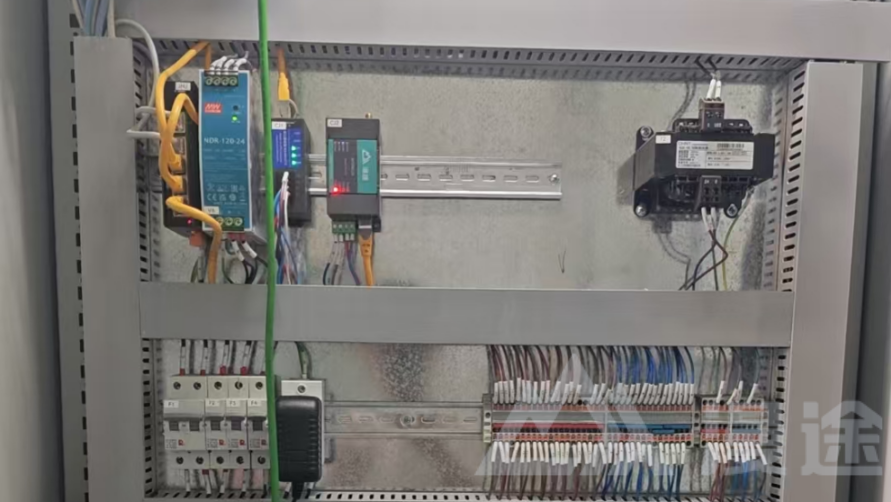

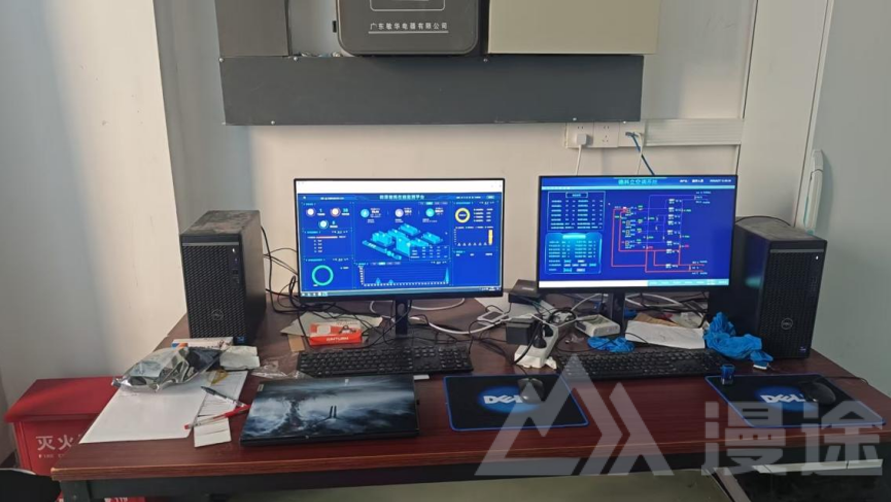

六、現場圖片
